上海大学

1客户背景

上海大学纳米中心是纳米材料方向的科研平台，用水点分布在整栋实验楼的不同楼层与课题组。

这类实验室的用水需求有三个共同特征：

• 配制与合成用水怕离子——痕量的钙、镁、硅、钠进入前驱体或反应液，会直接改变颗粒形貌与薄膜成分，批次重复性首先毁在水上；
• 基片与器皿漂洗怕颗粒——晶圆、基片、比色皿的末道去离子漂洗，落下一次颗粒就是一次报废；
• 分析测试设备进水怕波动——电阻率忽高忽低，说明系统负荷已经不稳，仪器数据也就无法横向比较。

而这三个需求同时存在于整栋楼里，取用时间还互不重合。这种场景不适合"一层放一台纯水机"，只能做中央高纯水系统：一次集中制备、管网上行、末端分配到每个用水点。

2012 年，上海大学纳米中心订购涞科 M500 中央高纯水系统，为整栋实验楼供水。

2用水点与水量需求

水量核算：中央系统的产水量不是各用水点流量的简单叠加，而要覆盖楼内高峰时段同时用水的工况，并靠纯水水箱把"制水"与"用水"在时间上解耦——制水段按稳定工况连续运行，输送段按管网压力需求供水，两者互不牵制。据此选 M500，产水量 500 升 / 小时。

3选型与工艺配置

针对"市政自来水 + 整栋楼管网供水"这一工况，M500 采用 预处理 + 软化 + 反渗透 + 后置抛光 + 管网输送的中央高纯水配置：

配置逻辑，逐段说明：

• 原水水箱 + 原水增压泵：缓冲市政管网压力波动，为砂滤、碳滤的反洗提供水量，同时保证增压后的预处理入口流量稳定。
• 砂滤：截留铁锈、泥沙、胶体与悬浮物，把 SDI 压到膜可接受的范围，是保护反渗透膜的第一道屏障。
• 碳滤：吸附余氯与有机物。余氯会不可逆地氧化聚酰胺膜层，这一步直接决定膜的使用寿命。
• 软化：去除钙镁硬度。对纳米材料实验室这一级尤其关键——硬度既在膜表面结垢，也会随冷凝与烘干残留在基片上形成斑点；树脂用盐再生，可长期重复使用。
• 一级精密过滤器：拦截前置滤料逃逸颗粒，作为高压泵与膜的安全门槛。
• 高压泵 + 反渗透系统：脱盐主体，去除绝大部分离子、有机物与微生物，把负荷拦在抛光段之前。
• 纯水水箱 + 输送泵：中央系统的心脏。制水与用水在此解耦，输送泵按管网压力恒定供水，各楼层同时用水互不影响。
• 纯化柱：对 RO 产水做终端抛光，把电阻率从反渗透出口的毫西门子级拉升到兆欧级——这是中央高纯水系统区别于普通纯水系统的一段。
• 二级精密过滤器 + 管网：出厂前的最后一道颗粒屏障，保证末端取水无颗粒携带；输送段需保持定期放水、避免死水滞留，这是中央供水系统日常运行的重点。

仪表配置完整：现场可见膜前、膜后两只压力表与纯水、浓水两只玻璃转子流量计。膜压差看污堵趋势，产水与浓水流量比值看回收率与脱盐是否漂移——这套表是运行人员判断 RO 状态的基本依据，也是中央系统能长期稳定运行 14 年的前提之一。

4出水水质

现场可见的运行与监测配置：

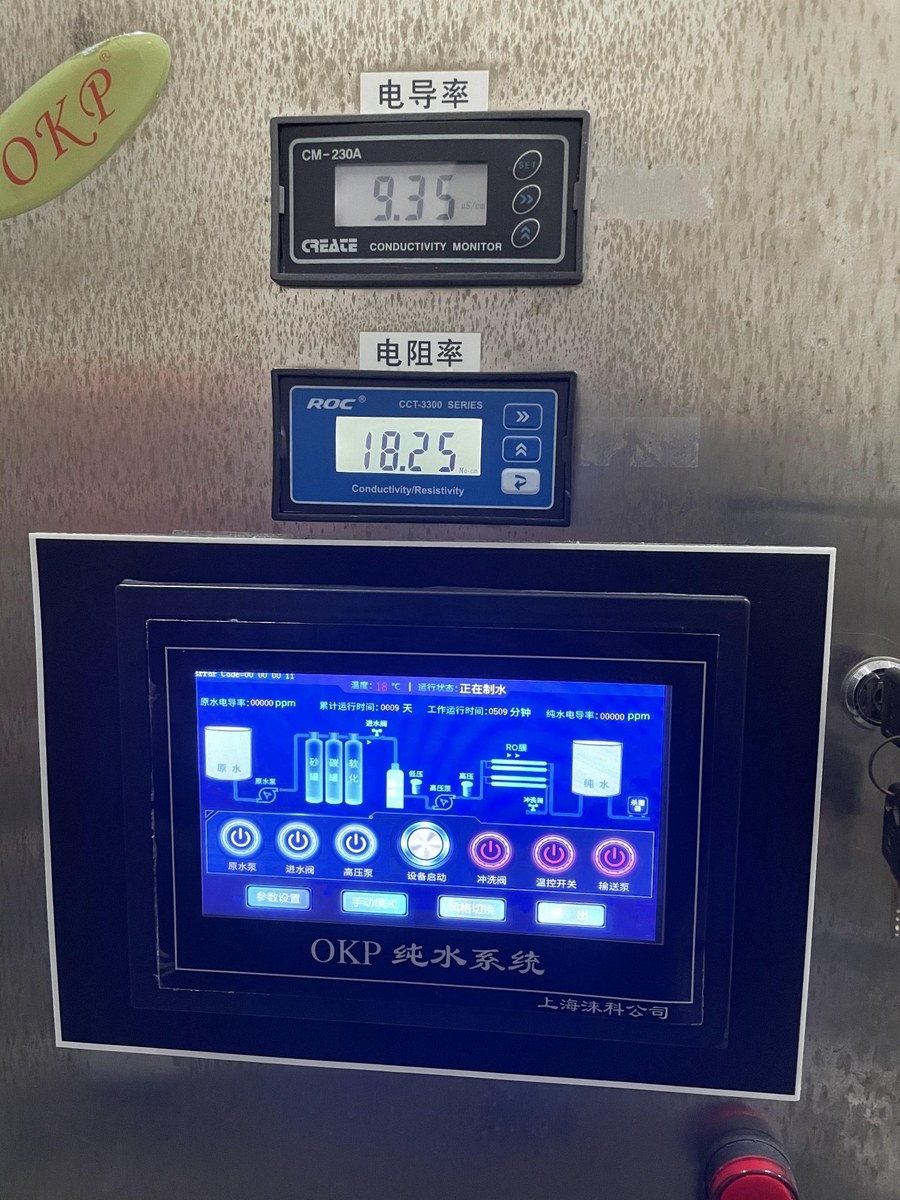

• 在线监测双表：控制柜面板装有电导率监测仪与电阻率表两处在线显示——电导率表监测 RO 产水，电阻率表监测纯化柱抛光后的终端出水；
• 触摸屏控制系统：画面为 OKP 纯水系统流程图（原水 → 原水泵 → 砂滤 / 碳滤 / 软化 → 精密过滤器 → 高压泵 → RO 膜 → 纯水箱 → 输送泵 → 纯水），带分位报警码、水温、累计运行时间与单次工作时长、原水与纯水电导率显示，以及原水泵 / 进水阀 / 高压泵 / 冲洗阀 / 输送泵等逐设备控制与手动模式切换；
• RO 段仪表在位：膜前压力、膜后压力表与纯水流量、浓水流量转子流量计均可正常读数；

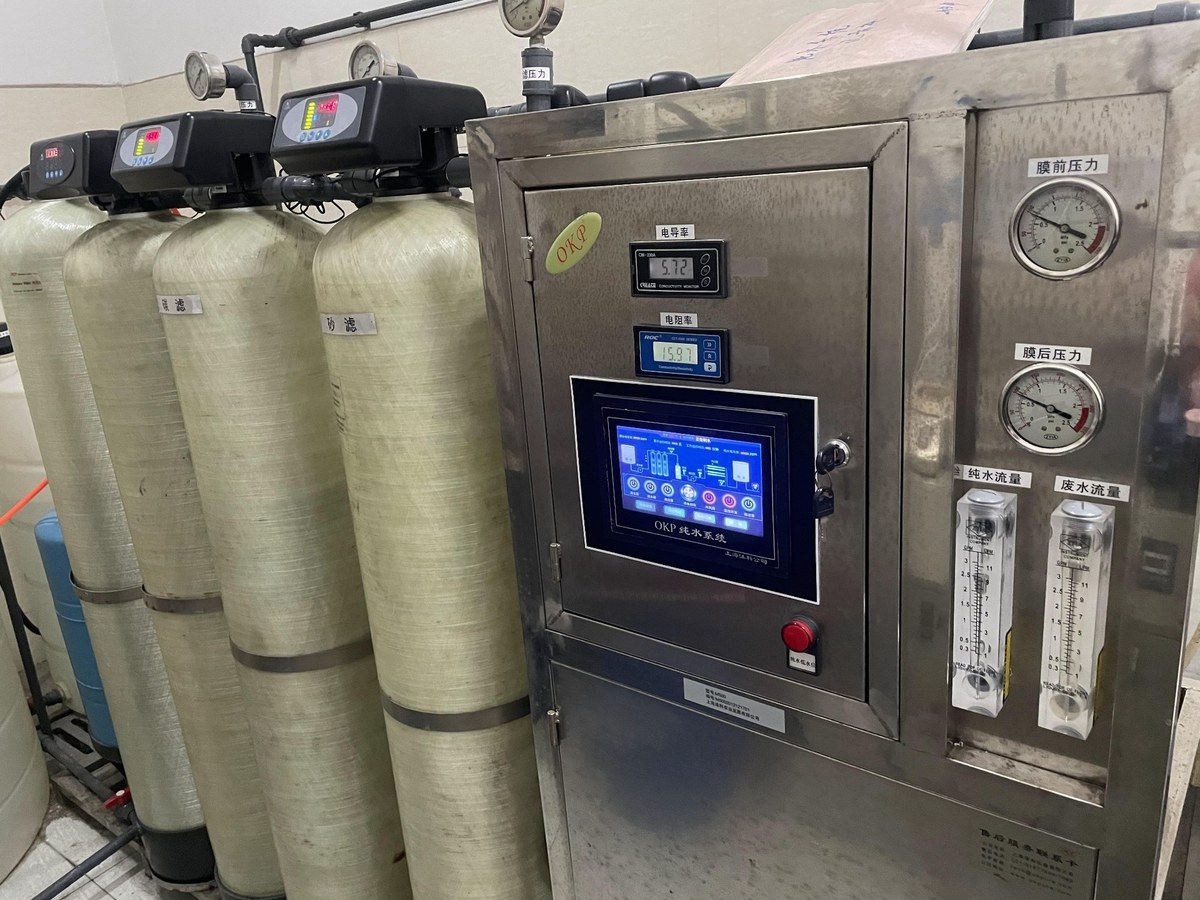

• 改造特征清晰：面板上原有的数显表与新装的触摸屏并存，符合"只改控制层、不动主机"的升级形态。

5运行年限与控制系统升级

设备 2012 年投用，至今已稳定运行 14 年（2012—2026），仍在原设计产能下为整栋实验楼供水。

2020 年做过一次控制系统升级改造。这次改造只更换控制层——触摸屏与电气控制部分，四只预处理罐体、膜架、泵组等主机沿用原设备。对高校用户来说，这是投入最小的一条路：不需要整台换新、不需要停水重建管路、不需要重新做土建与设备采购流程，一套老系统按当下的控制与监测需求重新配置后接着用。

能跑 14 年的结构原因不在设备用料，而在预处理配得够：砂滤、碳滤、软化三段把胶体、余氯与硬度全部拦在膜前，抛光段只负责收尾，膜与纯化柱长期处在设计负荷内；系统流程短，也没有复杂的在线加药环节。

现场最有说服力的一处细节：控制柜顶放着一本手写的运行记录本，封面上写的是"2013 年"——从投用的第二年起，这套系统就有连续的运行与水质记录。

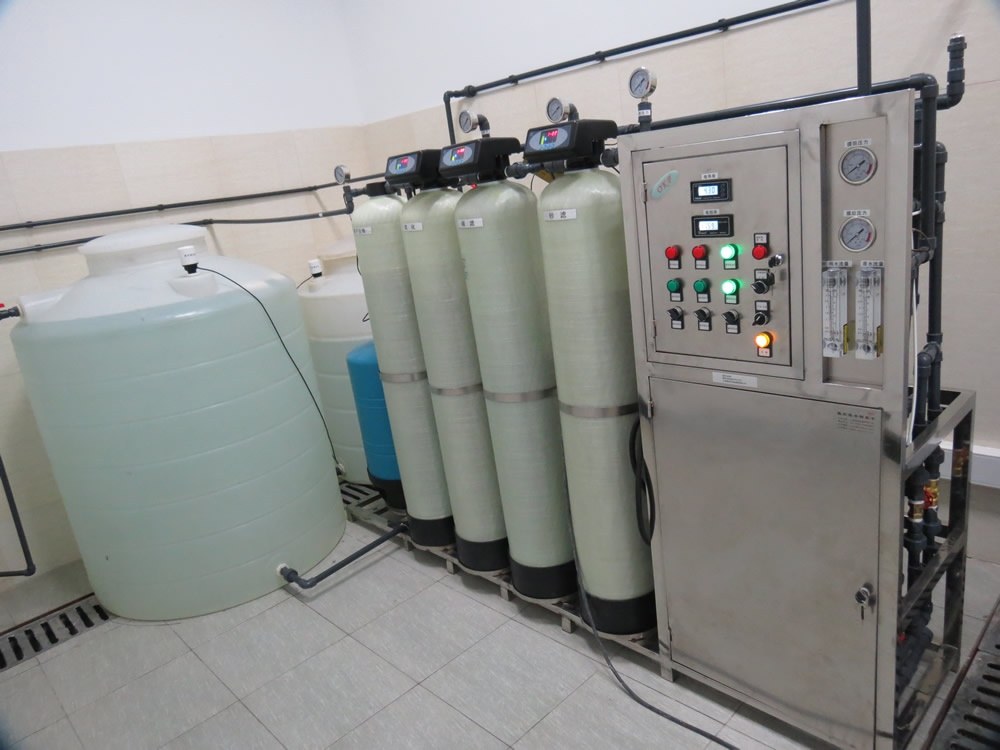

6现场照片
